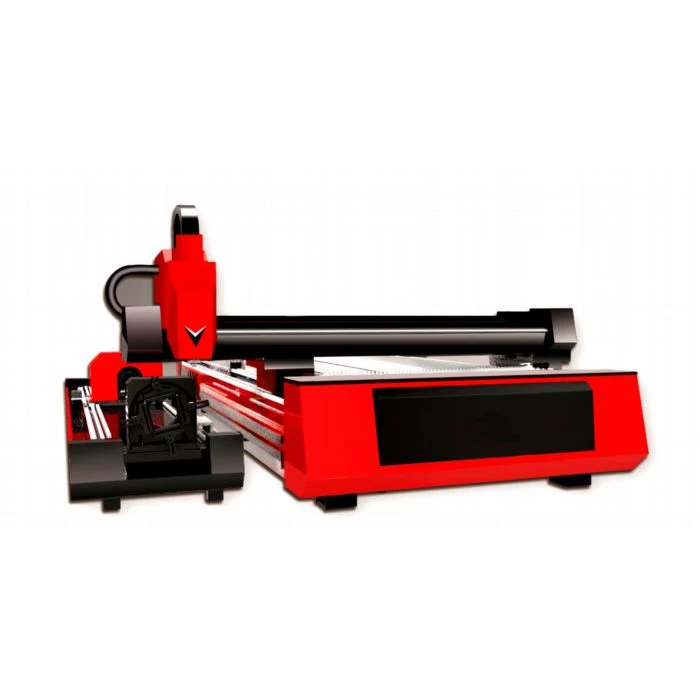

Sistem mesin pemotong laser umumnya terdiri dari generator laser, komponen transmisi sinar (eksternal), meja kerja (perkakas mesin), kabinet kontrol numerik mikrokomputer, pendingin, dan komputer (perangkat keras dan perangkat lunak).
1) Bagian mesin utama dari alat mesin: bagian mesin dari mesin pemotong laser, bagian mekanis yang mewujudkan pergerakan sumbu X, Y, dan Z, termasuk platform kerja pemotongan. Digunakan untuk menempatkan benda kerja yang akan dipotong dan dapat memindahkannya dengan benar dan akurat sesuai dengan program kontrol, biasanya digerakkan oleh motor servo.
2) Generator laser: perangkat yang menghasilkan sumber cahaya laser. Untuk tujuan pemotongan laser, kecuali untuk beberapa kesempatan di mana laser solid-state YAG digunakan, kebanyakan dari mereka menggunakan laser gas CO2 dengan efisiensi konversi elektrik-optik yang lebih tinggi dan daya keluaran yang lebih tinggi. Karena pemotongan laser membutuhkan kualitas sinar yang tinggi, tidak semua laser dapat digunakan untuk memotong. Mode Gaussian cocok untuk kurang dari 1500W, laser karbon dioksida mode orde rendah 100W-3000W, dan multimode di atas 3000W.
3) Jalur optik luar: Cermin bias, digunakan untuk memandu laser ke arah yang diperlukan. Untuk mencegah jalur sinar tidak berfungsi, semua cermin harus dilindungi oleh penutup pelindung, dan gas pelindung tekanan positif yang bersih harus dimasukkan untuk melindungi lensa dari kontaminasi. Satu set lensa dengan kinerja yang baik akan memfokuskan sinar tanpa sudut divergensi ke titik yang sangat kecil. Umumnya, lensa dengan panjang fokus 5,0 inci digunakan. Lensa 7,5 inci hanya digunakan untuk bahan tebal>12mm.
4) Sistem kontrol numerik: mengontrol alat mesin untuk mewujudkan pergerakan sumbu X, Y, Z, dan juga mengontrol daya keluaran laser.
5) Catu daya yang diatur: terhubung antara laser, peralatan mesin CNC, dan sistem catu daya. Terutama berperan dalam mencegah gangguan dari jaringan listrik eksternal.
6) Kepala pemotongan: Ini terutama mencakup bagian-bagian seperti rongga, dudukan lensa pemfokusan, lensa pemfokusan, sensor kapasitif, dan nosel gas tambahan. Perangkat penggerak kepala pemotong digunakan untuk menggerakkan kepala pemotong untuk bergerak di sepanjang sumbu Z sesuai dengan program, dan terdiri dari motor servo dan sekrup atau roda gigi dan bagian transmisi lainnya.
7) Meja operasi: digunakan untuk mengontrol proses kerja seluruh perangkat pemotongan.
8) Pendingin air: digunakan untuk mendinginkan generator laser. Laser adalah alat yang mengubah energi listrik menjadi energi cahaya. Misalnya, tingkat konversi laser gas CO2 umumnya 20%, dan energi yang tersisa diubah menjadi panas. Air pendingin menghilangkan kelebihan panas untuk menjaga generator laser bekerja secara normal. Pendingin juga mendinginkan reflektor jalur cahaya eksternal dan cermin pemfokusan alat mesin untuk memastikan kualitas transmisi sinar yang stabil dan secara efektif mencegah lensa berubah bentuk atau rusak karena suhu yang berlebihan.
9) Tabung gas: Termasuk mesin pemotong laser yang bekerja tabung gas menengah dan tabung gas tambahan, digunakan untuk melengkapi gas industri untuk osilasi laser dan memasok gas tambahan untuk kepala pemotong.
10) Kompresor udara, tangki penyimpanan udara: menyediakan dan menyimpan udara terkompresi.
11) Pengering pendingin udara, filter: digunakan untuk memasok udara bersih dan kering ke generator laser dan jalur sinar untuk menjaga jalur dan reflektor bekerja secara normal.
12) Pengumpul debu ventilasi: mengekstrak asap dan debu yang dihasilkan selama pemrosesan, dan melakukan perawatan penyaringan, sehingga pembuangan gas buang memenuhi standar perlindungan lingkungan.
13) Mesin pelepasan terak: singkirkan sisa makanan dan sisa yang dihasilkan selama pemrosesan.
