Deskripsi Produk

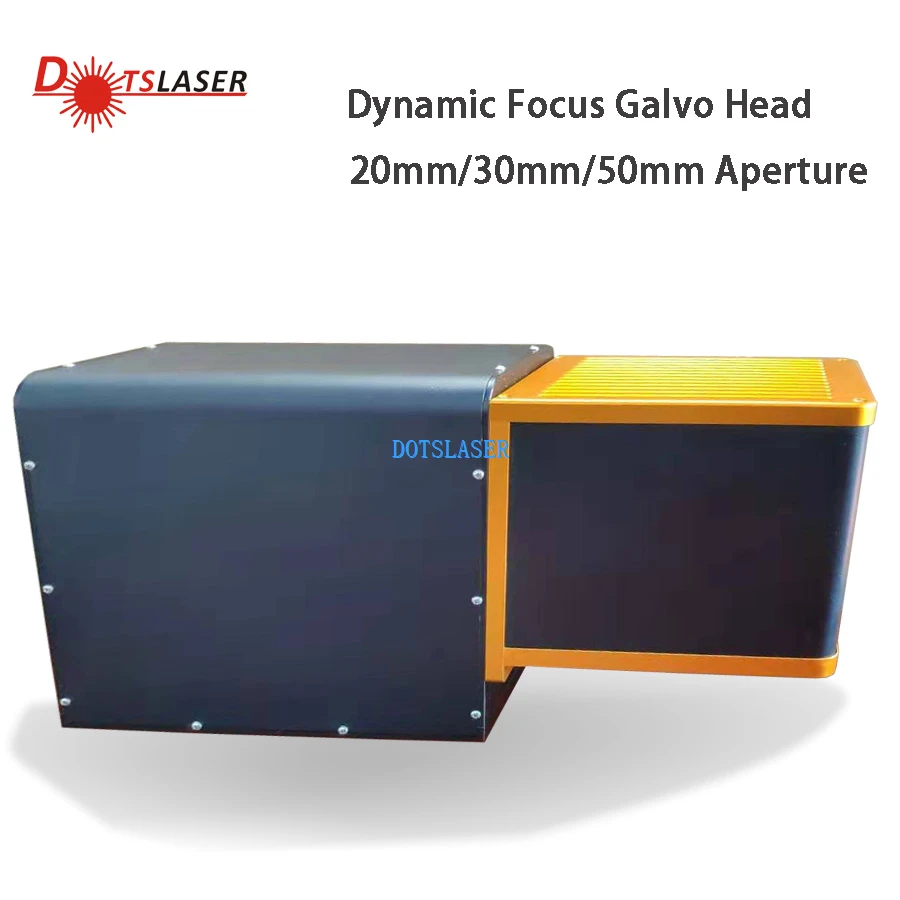

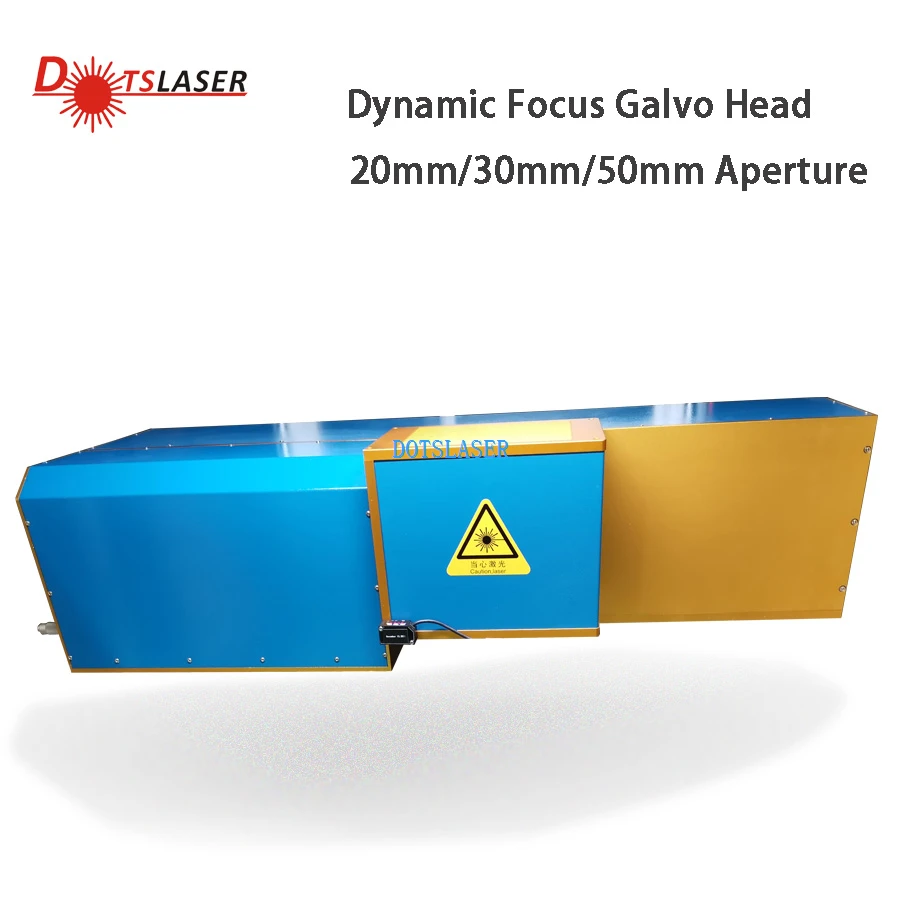

Kepala pemindaian laser CO₂, juga dikenal sebagai pemindai galvo atau pemindai galvanometer, adalah komponen kunci dalam penandaan laser CO₂ atau sistem ukiran. Ini bertanggung jawab untuk secara akurat mengarahkan kembali sinar laser ke material yang diukir oleh cermin dengan cepat dan tepat. Pemindai ini secara khusus dirancang untuk bekerja dengan laser CO₂, yang biasanya digunakan untuk penandaan dan bahan ukiran seperti kayu, akrilik, kaca, kertas, kulit, dan banyak lagi.
Kepala pemindaian laser CO₂ terdiri dari komponen utama berikut:
Galvanometer Motors
Motor ini mengontrol posisi cermin dengan mengubah sinyal listrik menjadi gerakan mekanis. Motor galvanometer berkualitas tinggi memungkinkan gerakan yang cepat dan tepat, menghasilkan kecepatan ukiran yang lebih cepat dan akurasi yang lebih baik.
Cermin
Cermin di kepala pemindaian bertanggung jawab untuk memantulkan dan mengarahkan sinar laser ke material. Mereka harus dibuat dari bahan yang sangat reflektif untuk panjang gelombang laser CO₂, biasanya dengan lapisan emas atau dielektrik, untuk mempertahankan tingkat energi yang terkait dengan laser co₂.
Lensa
Lensa di dalam kepala pemindaian bertanggung jawab untuk memfokuskan balok laser secara tepat ke material, menghasilkan tanda atau ukiran yang bersih dan akurat. Teknologi ini memungkinkan kita untuk membuat desain yang indah dan rumit pada berbagai bahan dengan mudah dan presisi.
Kontrol elektronik
Elektronik kontrol secara efektif memfasilitasi komunikasi di antara komponen -komponen vital dari sistem penandaan laser seperti pemindai Galvo, sumber laser dan perangkat lunak kontrol.
Kepala pemindaian laser CO₂ memiliki fitur drift rendah, akurasi posisi tinggi, dan operasi yang andal dan stabil, dengan kinerja keseluruhan yang sangat baik. Ini dapat mengakomodasi lensa dari berbagai panjang gelombang dan tingkat daya, dan dapat memenuhi sebagian besar persyaratan aplikasi, memastikan stabilitas sistem jangka panjang.
Kepala pemindaian laser CO₂ mengalami inspeksi material yang ketat dan menggunakan proses pembuatan yang matang. Sistem cermin berosilasi adalah sistem kontrol servo presisi tinggi dan berkecepatan tinggi yang terdiri dari papan penggerak dan motor berosilasi berkecepatan tinggi, terutama digunakan untuk penandaan laser, ukiran internal laser, kontrol pencahayaan panggung, tinju laser, dan banyak lagi. Ini menawarkan rentang penandaan yang dapat disesuaikan, waktu respons yang cepat, kecepatan penandaan tinggi, dan kinerja penyegelan yang baik dari jalur optik. Artikel harus mempertahankan nada positif dan menghindari konten negatif.
Parameter Produk
| Tipe laser | 10600nm rf co2Sumber laser |
| Bidang kerja | 300 × 300mm ~ 1200 × 1200mm |
| Ukuran balok input | 2.5 ~ 10mm |
| X & Y Axes Mirrors Ukuran Aperture | 20mm/30mm/50mm |
| Kecepatan menandai garis | Kurang dari atau sama dengan 8, {1}} mm/s |
| Kecepatan penentuan posisi | 1 00, 00mm/s |
| Kecepatan menulis | 125cps |
| Waktu respons langkah (1% dari skala penuh) | 940US |
| Waktu respons langkah (10% dari skala penuh) | 1500US |
| Waktu kesalahan pelacakan | Kurang dari atau sama dengan 440US |
| Kesalahan & Presisi | Linearitas 99,9% |
| Pengulangan (RMS) | ＜ 8μrad |
| Mendapatkan kesalahan | ＜ 5Mrad |
| Nol offset | ＜ 5Mrad |
| Penyimpangan jangka panjang selama 8 jam | ＜ 0. 5Mrad |
| Skala drift | ＜ 40ppm/ derajat |
| Nol drift | ＜ 15μrad/ derajat |
| Detail Pengemasan | Kasing kayu yang diekspor atau sesuai dengan kebutuhan Anda |
| Jaminan | 1 tahun |
| Layanan purna jual disediakan | Dukungan online |
|
Kekuatan dan sinyal
|
|
| Tegangan input | ± 24VDC |
| Nilai arus | 4A |
| Sinyal antarmuka | |
| Digital | Xy 2-100 |
| Sudut pemindaian mesin | ± 12,5 derajat |
Saat memilih kepala pemindaian laser CO₂, pertimbangkan faktor -faktor seperti kecepatan pemindaian, presisi, dan ukuran apertur berdasarkan persyaratan spesifik proyek Anda. Selain itu, kompatibilitas dengan sistem laser dan perangkat lunak kontrol Anda sangat penting untuk pengoperasian yang lancar. Terakhir, memilih merek yang memiliki reputasi baik dapat memastikan kualitas, keandalan, dan umur panjang untuk sistem penandaan atau ukiran CO₂ Anda.
Kepala pemindaian laser CO₂ adalah aksesori komponen penting dari mesin penanda laser, yang memiliki karakteristik efisiensi pemetaan yang tinggi, akurasi grafik yang baik dan tidak ada distorsi, yang sangat meningkatkan kualitas dan kecepatan penandaan laser. Ini mencapai tingkat baru kecepatan pemindaian dan keakuratan penentuan posisi mengulangi. Kami secara tepat mengoptimalkan dan menugaskan semua komponen optik untuk menjamin kualitas fokus terbaik dan parameter proses yang stabil.
1. Jaminan kualitas dan layanan purna jual
Periode garansi peralatan harus 12 bulan sejak peralatan digunakan oleh pelanggan, instalasi dan debugging selesai dan peralatan diterima oleh Demander. Dotslaser melekat sangat penting pada pekerjaan layanan setelah penjualan produk, setelah produk dikirimkan kepada pengguna, perusahaan segera membentuk file layanan purna jual pengguna, dan secara teratur melacak status penggunaan produk pengguna, menyelesaikan dan menjawab semua Masalah pengguna, menerima informasi pemberitahuan pengguna tentang kegagalan peralatan, pekerja perusahaan dapat membuat respons cepat dalam waktu 2 jam. Jika panduan telepon sulit untuk memecahkan masalah, staf teknis perusahaan kami dapat tiba di lokasi pelanggan dalam waktu 24 jam untuk memberikan dukungan.
2. Instalasi dan debugging
Sebelum pemasangan mesin, pabrik kami akan menawarkan Anda file instalasi struktur dasar, pengiriman yang baik 2 minggu untuk Anda di sana, para insinyur Dotslaser akan tiba di situs Anda dan memeriksa mesin lagi. Comfirm semua kondisi memenuhi persyaratan pemasangan dan commissioning peralatan, peralatan akan diangkut tepat waktu. Waktu instalasi dan commissioning peralatan adalah sekitar lima hari kerja, tiga hari pertama terhubung dengan penggunaan sistem, dan sistem beroperasi setelah proyek layanan. Insinyur akan melatih operator yang memenuhi syarat tentang prosedur pemeliharaan dasar dan karakteristik operasi umum dari peralatan dalam dua hari ke depan
3. Dukungan Layanan
Jika ada masalah dengan bagian mana pun dari sistem selama periode garansi, Dotslaser, insinyur layanan yang terlatih siap untuk memberikan panggilan ponsel atau memulai layanan di tempat, jika mesin memiliki masalah selama periode garansi, silakan hubungi kami secara langsung Lai
