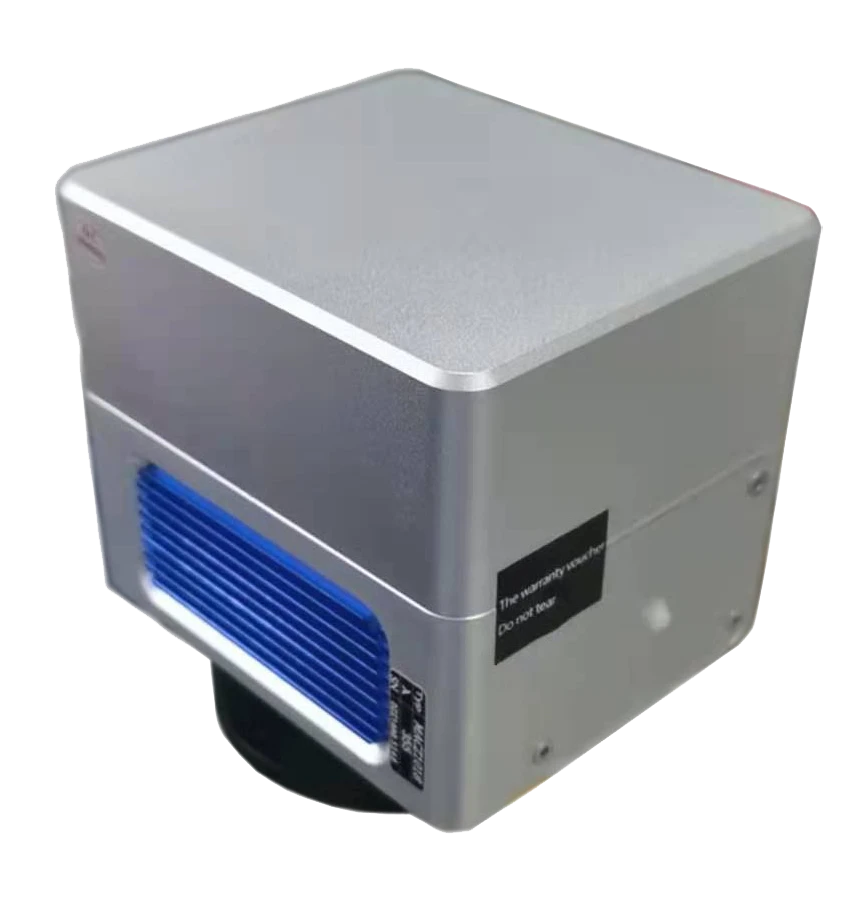

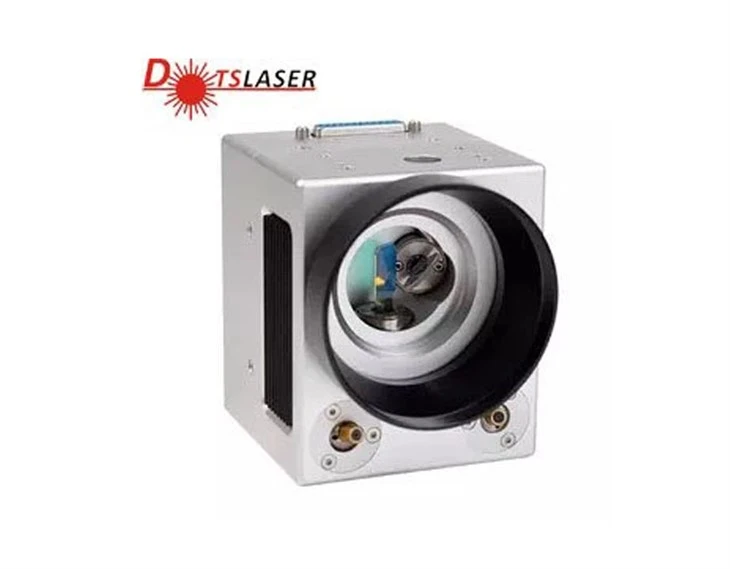

Kepala pemindaian bukaan 10mm
Kepala pemindaian bukaan 10mm
Deskripsi Produk
Kepala pemindaian bukaan 10mm mengacu pada komponen dalam sistem ukiran laser yang memiliki ukuran apertur 10mm untuk cermin pemindaian. Kepala pemindaian, juga dikenal sebagai pemindai galvanometer atau pemindai galvo, bertanggung jawab untuk secara akurat membelokkan dan mengarahkan balok laser untuk membuat tanda tanda atau ukiran yang diinginkan pada bahan dengan menggerakkan cermin dengan cepat dengan presisi besar.
Dalam konteks kepala pemindaian dengan aperture 10mm, ukuran aperture yang lebih kecil biasanya berarti bahwa pemindai dapat bekerja dengan kecepatan tinggi dan memberikan akurasi yang meningkat, yang cocok untuk aplikasi yang membutuhkan detail rumit dan ukiran yang tepat. Jenis ukuran aperture ini umumnya tidak dimaksudkan untuk mengakomodasi laser daya tinggi (yang biasanya membutuhkan lubang yang lebih besar), membuatnya lebih cocok untuk aplikasi ukiran daya rendah.
Saat memilih sistem ukiran laser, pertimbangkan ukuran aperture berdasarkan presisi ukiran yang diperlukan, kompleksitas, area kerja, dan daya laser. Kepala pemindaian apertur 10mm akan berkinerja baik untuk detail rumit di area kerja yang lebih kecil, tetapi untuk proyek skala yang lebih besar atau mereka yang membutuhkan laser daya tinggi, pertimbangkan ukuran aperture yang lebih besar.
Kepala pemindaian bukaan 10mm adalah sensor jarak optik. Ini memiliki fungsi penentuan posisi otomatis CDD, fungsi koreksi otomatis dan fungsi kompensasi kenaikan dan penyusutan. Mesin pemotong laser adalah sinar laser yang dipancarkan dari laser, yang difokuskan ke dalam balok laser kepadatan daya tinggi oleh sistem jalur optik. Balok laser diiradiasi ke permukaan benda kerja untuk membuat benda kerja mencapai titik peleburan atau didih.
Kepala pemindaian bukaan 10mm memiliki karakteristik kecepatan pemindaian cepat, kedalaman lapangan yang panjang dan sudut pemindaian besar. Ini sangat baik, kuat dan mudah dioperasikan. Kepala pemindaian ini memiliki kecepatan simulasi yang sangat tinggi, kebisingan rendah, akurasi tinggi, dan stabilitas suhu yang sangat baik. Cermin transmisi cahaya terbuat dari bahan tempered khusus dengan transmisi cahaya halus, ketahanan suhu tinggi dan ketahanan korosi.
1. Bukaan input: 10 mm
2. Linearitas tingkat yang baik, penyimpangan kecil resolusi tinggi, posisi berulang yang tepat
3. Pemindaian kecepatan tinggi, kinerja stabil, drift nol kecil, anti-interferensi yang kuat
4. Aplikasi Extensive: Defleksi laser dan lokalisasi dua dimensi, dll.
5. Ada tiga jenis panjang gelombang dapat dipilih: 10.6um, 1064nm dan 355nm.
Parameter teknis
|
Suhu kerja |
0-45 derajat |
|
|
Linearitas |
99.9% |
|
|
PengaturanWaktu |
Kurang dari atau sama dengan0.5ms |
|
|
Skala penyimpangan |
<40PPM/℃ |
|
|
NolMelayang |
<15μrad./ Gelar |
|
|
Penyimpangan jangka panjang selama 8 jam |
<0.5mRad |
|
|
RmsSaat ini |
2.0A |
|
|
Arus puncak |
15a (maks) |
|
|
Pemindaian maksimumSudut |
±15derajat |
|
|
Suhu penyimpanan |
-10 ke +60 derajat |
|
|
Resolusi |
12μrad |
|
|
Pengulangan |
8μrad |
|
|
MasukanBukaan |
10. 0 mm |
|
|
Perpindahan balok |
13.4mm |
|
|
MotorBerat |
120g |
|
|
Frekuensi |
Kurang dari atau sama dengan 700Hz |
|
|
Panjang gelombangOpsi |
355,532,840,1064,1550,10600, |
|
|
Spesifikasi Papan Drive Servo |
||
|
Tegangan input |
± 15VDC |
|
|
Sinyal antarmuka |
Digital |
Xy 2-100 |
|
Analog |
±5V, ±10V |
|
|
Resistansi input sinyal analog |
200KΩ±1% |
|
|
Resistansi input sinyal posisi |
1KΩ±1% |
|
|
Faktor skala input sinyal posisi |
0. 33V/ derajat |
|
|
Faktor skala output sinyal posisi |
0. 33V/ derajat |
|
|
Suhu kerja |
0-45 derajat |
|
|
Dimensi (L × W × H) |
75 × 50 × 28mm |
|

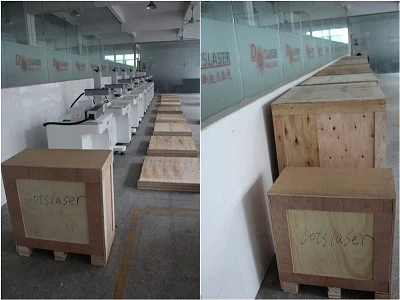

Berkemas setiap hari
