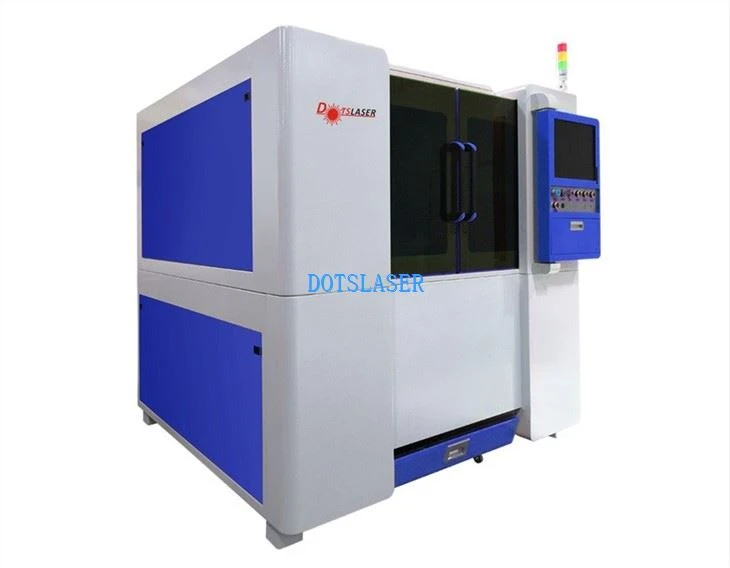

Pemotongan Laser Papan PCB
Pemotongan maksimum substrat tembaga dan aluminium 6mm.
Bidang pemotongan adalah opsional.
Bahan pemotongnya lebar, termasuk kuningan, tembaga, aluminium, baja tahan karat, papan PCB, dll.
Daya Laser:1000W-3000W
Pemotongan Laser Papan PCB
Deskripsi Produk
Pemotongan Laser Papan PCB memiliki beragam aplikasi dan dapat memproses banyak material seperti tembaga, aluminium, baja tahan karat, besi, papan PCB, dan bahan magnet. Ukuran format bersifat opsional, dan panjangnya dapat disesuaikan sesuai dengan kebutuhan pemrosesan pengguna. Kecepatan potongnya cepat, efeknya halus dan rata, sayatan tidak mengalami tekanan mekanis, dan halus serta rata tanpa gerinda geser.

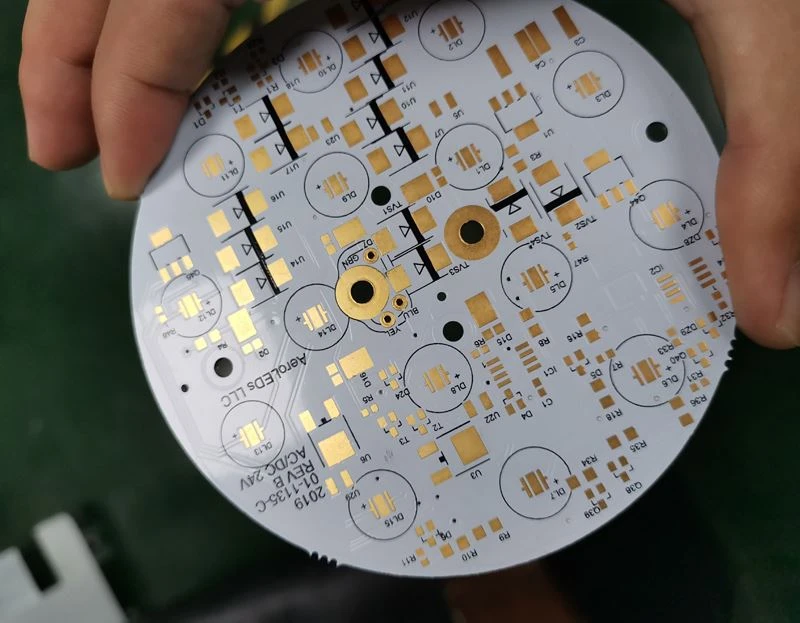

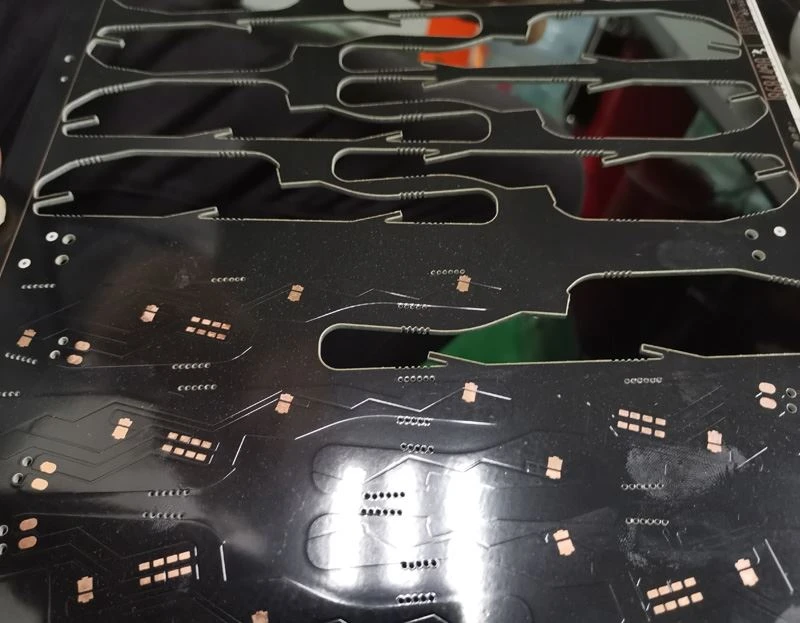

Pertama, mari kita lihat cara memotong papan PCB, papan sirkuit, papan substrat tembaga dan aluminium dengan sistem pemotongan laser presisi.
Fitur dan kinerja
★ Dasar marmer.
★ Struktur penggerak ganda gantri yang tertutup sepenuhnya.
★ Sistem ventilasi perlindungan lingkungan.
★ Generator laser serat reflektif anti laser tinggi

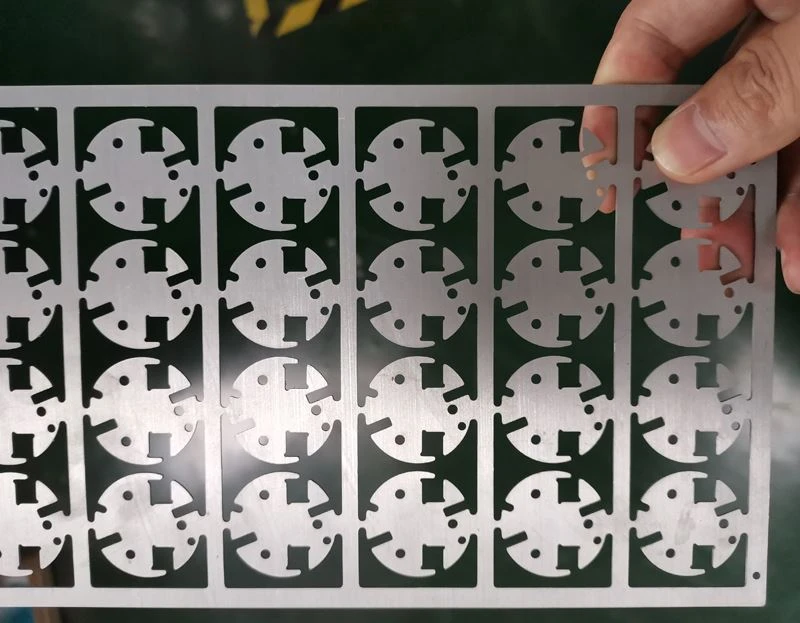

Pemotongan substrat tembaga dan aluminium format kecil
★ Ketebalan pemotongan stabil batch jangka panjang kurang dari 6mm, membatasi ketebalan pemotongan substrat tembaga dan aluminium 6mm;
★ Ukuran formatnya opsional, dan panjangnya dapat disesuaikan sesuai dengan kebutuhan pemrosesan pengguna.
★ Berbagai macam bahan pengolahan, tidak hanya dapat memproses tembaga, aluminium, tetapi juga memproses baja tahan karat, besi, papan PCB, berbagai paduan, dll.
Parameter teknis

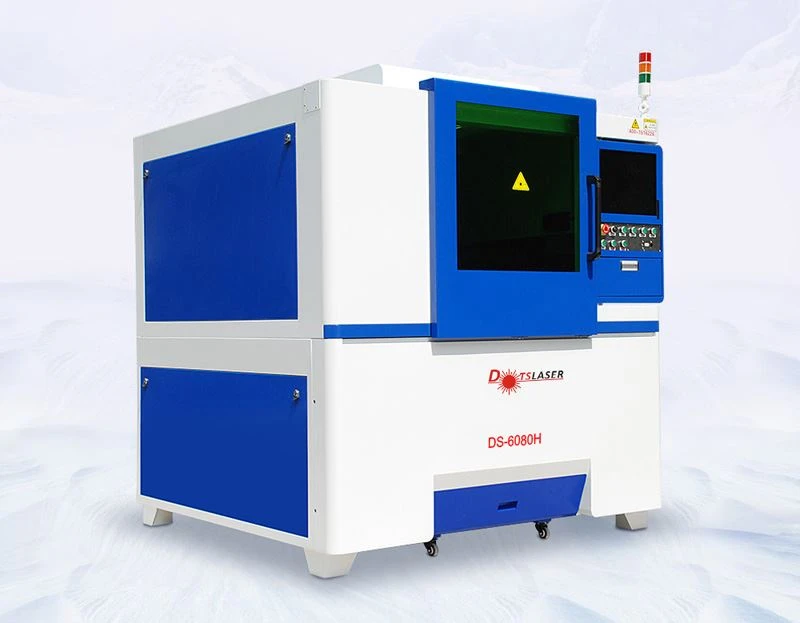

| Pola | DS-60680H |
| Kekuatan laser | 1000W/1500W/2000W/QCW750W |
| Panjang gelombang laser | 1070% c2% b110nm |
| Kisaran pemotongan | 600mm * 800mm (rentang lainnya dapat disesuaikan) |
| Lebar garis potong | 0.05~0.15mm(tergantung bahannya) |
| Ketebalan pemotongan | Kurang dari atau sama dengan 3mm/6mm (aluminium, tembaga) |
| Kecepatan potong | 5000-20000mm/mnt(tergantung bahannya) |
| Akurasi pemotongan | ±0.02mm |
| Memotong tekanan udara | 1.2-2.8Mpa(Disarankan nitrogen bertekanan tinggi) |
| Nilai konsumsi daya | 10KW% 2f18KW |
| Catu daya | AC220V/60A, 380V/40A |
| Pendinginan | Pendinginan air |
| Lingkungan kerja | Tidak ada sumber getaran, ventilasi baik, suhu 10~38 derajat |
| Dimensi | P1820mm*L1750mm*T1950mm |
| Berat | 1800 KG |
Pengenalan Singkat Sistem Pemotongan Papan PCB

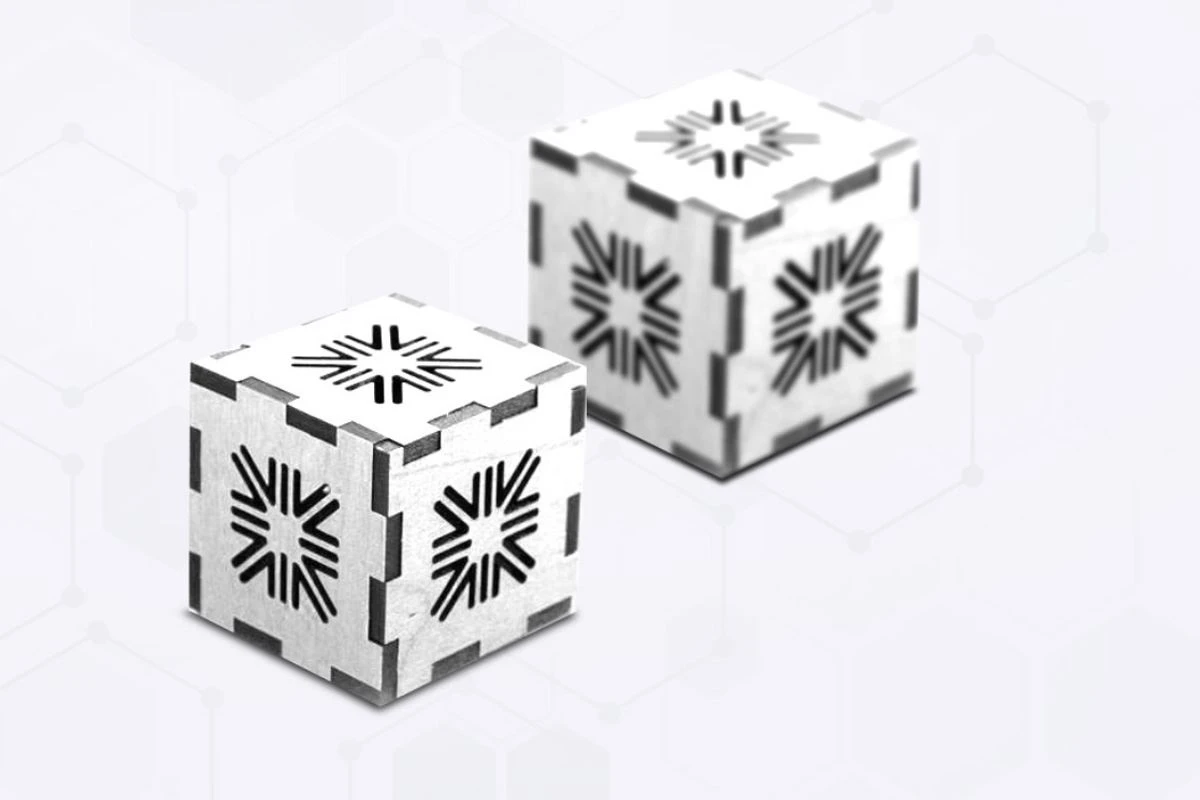

Jahitan pemotongan sempit, deformasi pelat kecil
★ Pemotongan laser memiliki zona kecil yang terkena panas dan deformasi pelat kecil
★ Pemotongan jahitan: {{0}}.05~0.15mm
★ Kecepatan pemotongan laser cepat, dan potongannya tidak mengalami tekanan mekanis.
★ Akurasi pemrosesan tinggi, kemampuan pengulangan yang baik, tidak ada kerusakan pada permukaan material ★ Akurasi: ±0.02mm

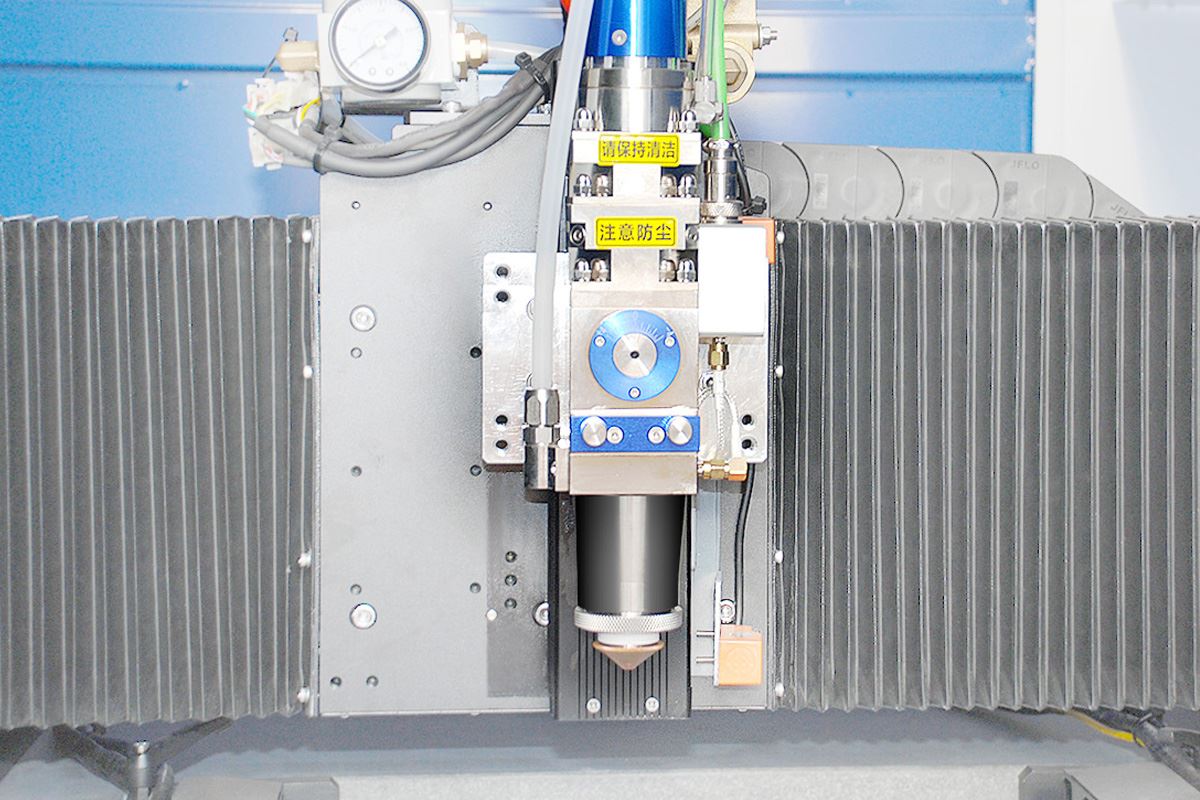

Jalur pemotongan dioptimalkan secara otomatis
★ Kompatibel dengan berbagai format file, seperti DXF,GERBER.
Sistem proteksi aktif
Perlindungan anti-tabrakan
★Kepala pemotongan dan permukaan pemotongan dijaga pada jarak yang aman setiap saat. Pada saat yang sama, ia memiliki fungsi penghentian sentuh untuk mengurangi risiko tabrakan.
Perlindungan perjalanan yang cerdas
★ Secara otomatis mendeteksi jangkauan pengoperasian komponen yang bergerak, dan bila ada kelainan, sistem akan memberikan umpan balik yang sensitif dan segera memerintahkan untuk berhenti, memastikan keamanan peralatan.
Alarm cerdas sistem.
Pemeriksaan mandiri peralatan, tampilan alarm abnormal pada antarmuka utama, mengurangi bahaya tersembunyi dan meningkatkan efisiensi penyelidikan kelainan peralatan.C
Pelanggan datang ke pabrik DOTSLASER

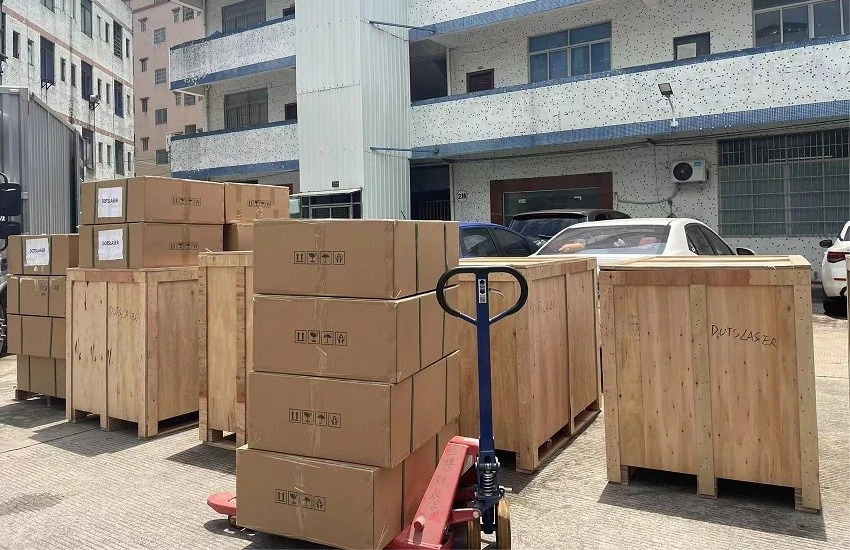

Pengiriman dan paket
